OSPF forgalomirányító protokoll

Egyterületű OSPF

router ospf [folyamatazonosító]
router-id [IP cím]
network [közvetlen hálózat network címe] [inverz maszk] area [szám]
passive-interface [típus/száma]
default-information originate
no auto-summary
[i]Inverz maszk kiszámítása: alap alhálózati maszk oktetjeihez adjunk annyit, hogy az 255 legyen. Pl. 255.255.255.224 esetén az inverz maszk: 0.0.0.31

Többterületű OSPF

Előnyei: kisebb irányítótáblák, a kapcsolatállapot-frissítések okozta többletforgalom csökkentése, az SPF számítások gyakoriságának csökkentése

Területi hierarchia: gerinchálózat elsődleges feladata az IP csomagok gyors és hatékony továbbítása. Normál terület feladata a felhasználók és erőforrások összekapcsolása.

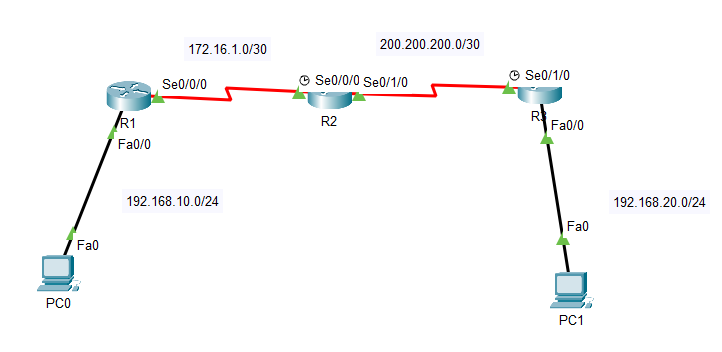

R1

router ospf 1
network 192.168.10.0 0.0.0.255 area 0
network 172.16.1.0 0.0.0.3 area 0
router-id 1.1.1.1

R2

router ospf 1
network 172.16.1.0 0.0.0.3 area 0
network 200.200.200.0 0.0.0.3 area 1
router-id 2.2.2.2

R3

router ospf 1
network 200.200.200.0 0.0.0.3 area 1
network 192.168.20.0 0.0.0.255 area 1
router-id 3.3.3.3

Mivel a Packet Tracert szamarak és majmok kódolták, így az OSPF beállítása után mentsük el a futó konfigurációt, és indítsuk újra a routereket annak érdekében hogy a két területen található végkészülékek egymással tudjanak kommunikálni. Általában újraindítás nélkül nem működik. GNS3 programban vagy valós eszközökön erre nincs szükség.
